Универсальное программное обеспечение позволяет проводить испытания по заданной программе нагружения с графическим отображением процесса испытаний, математической обработкой результатов, расчетом прочностных характеристик испытуемых материалов и анализом диаграмм нагружения. Система определяет: временное сопротивление разрыву, предел текучести, относительное удлинение и пр. По окончании испытания формируется протокол в соответствии с регламентированными методами. Вся информация о проведённом испытании автоматически сохраняется в базе данных ПО.
Доступно сохранение шаблонов испытаний, включая многосложную установку шагов (с выдержками нагрузок, разными скоростями движения траверсы мм/мин, разными скоростями нагружения кН/сек., задание начальной скорости и т.д.) сохранение результатов испытаний для дальнейшего анализа, можно выбрать более 10 комбинаций, и визуализации масштабируемых графиков в различных видах отображения «Нагрузка-Перемещение (деформация)», «Нагрузка - Время», «Перемещение (деформация) - Время» и т.д. Одна или несколько графиков могут отображаться в режиме реального времени. Графики одной и той же группы образцов можно накладывать друг на друга и сравнивать. Любой сегмент тестовой кривой может быть проанализирован с помощью локального увеличения, и различные характерные точки могут быть отображены и помечены на графике.
Выбор из списка приведенных шаблонов протоколов и возможность формирования персонализированного варианта.
Внесение дополнительных методик, ГОСТ и др. в состав программы.

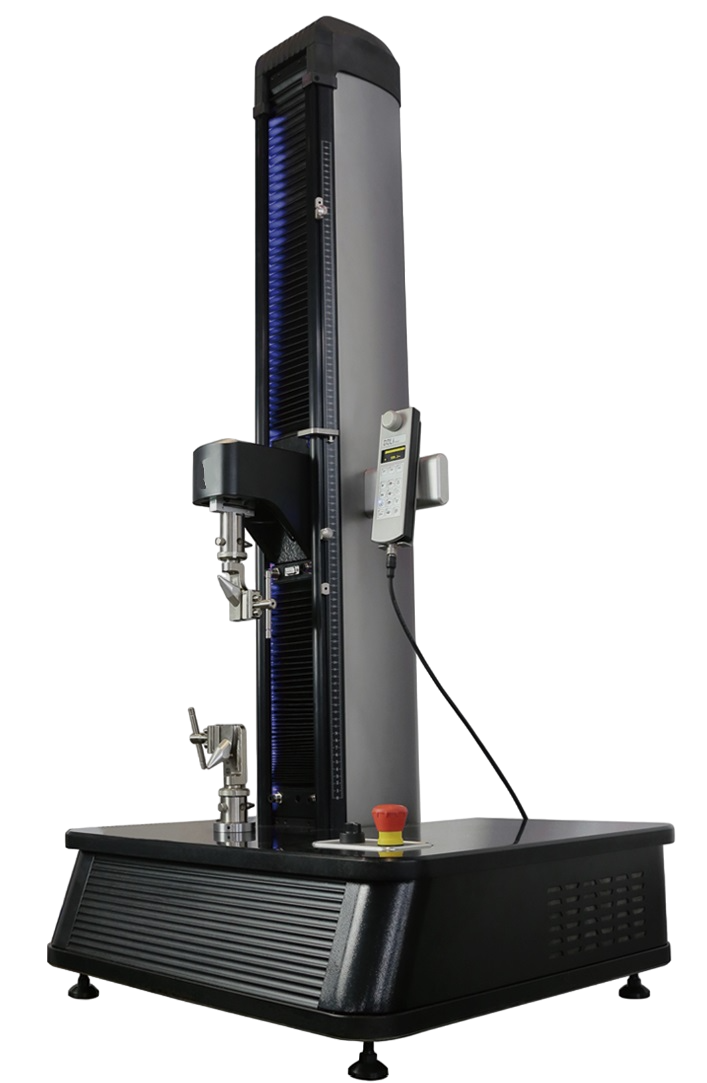

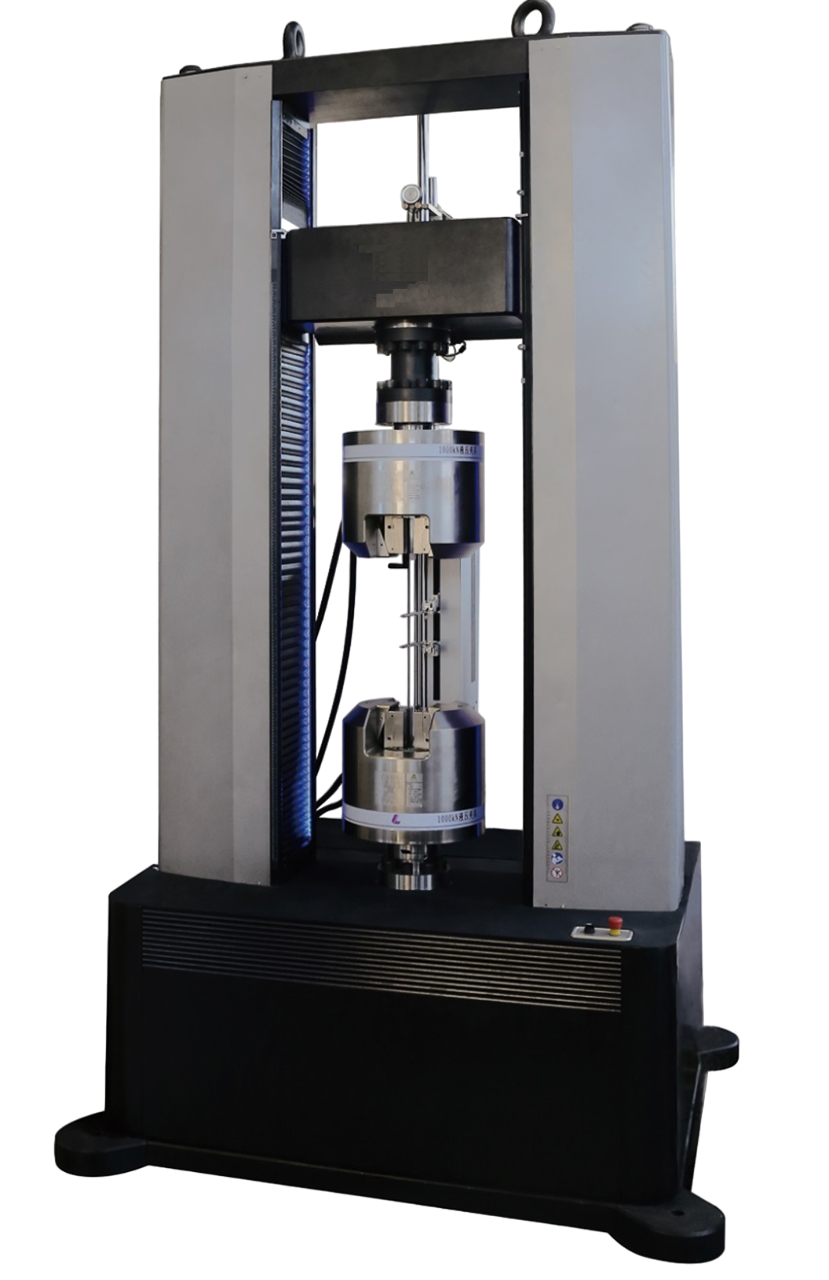

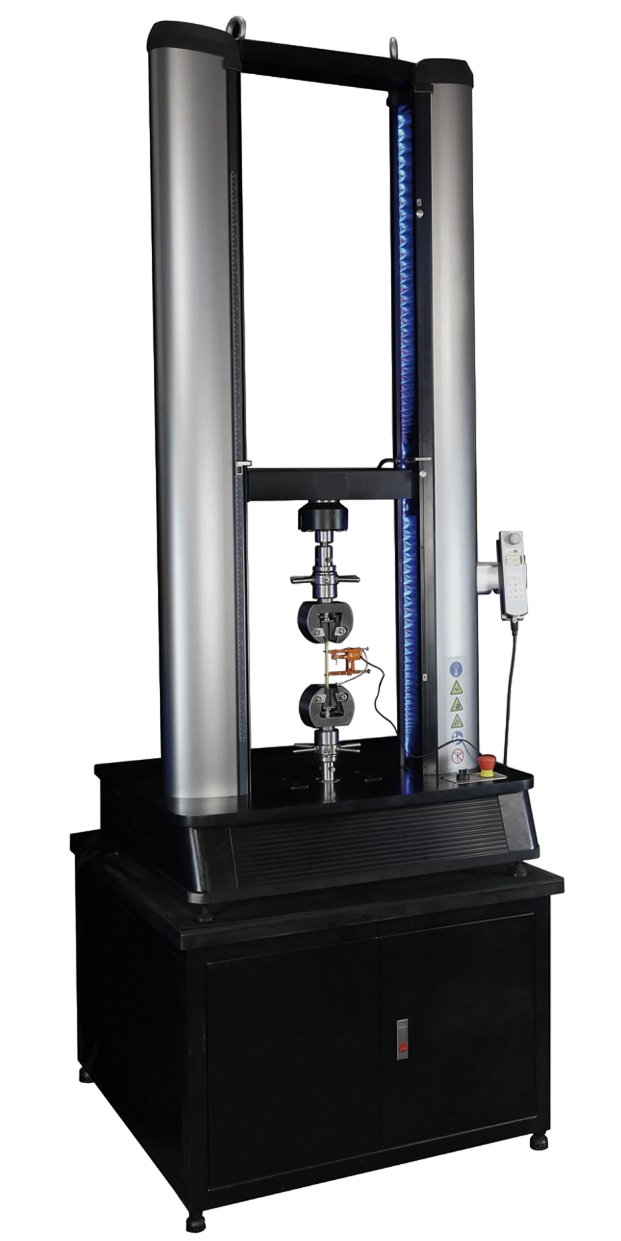

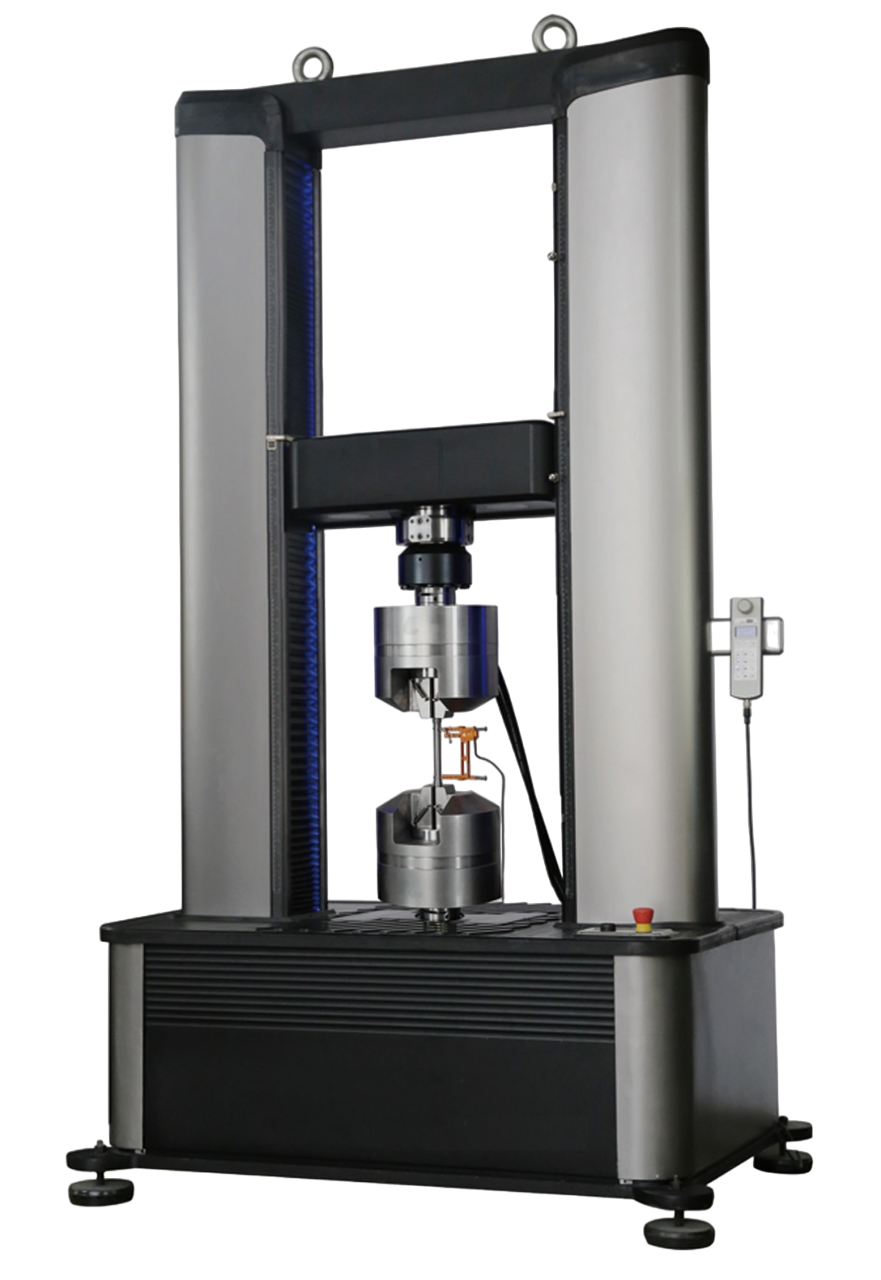

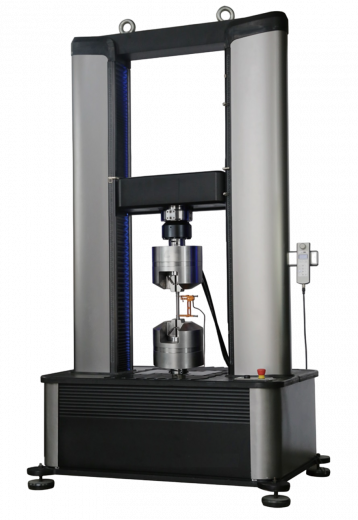

ES-5L | ES-10L | ES-100L | ES-1000L |

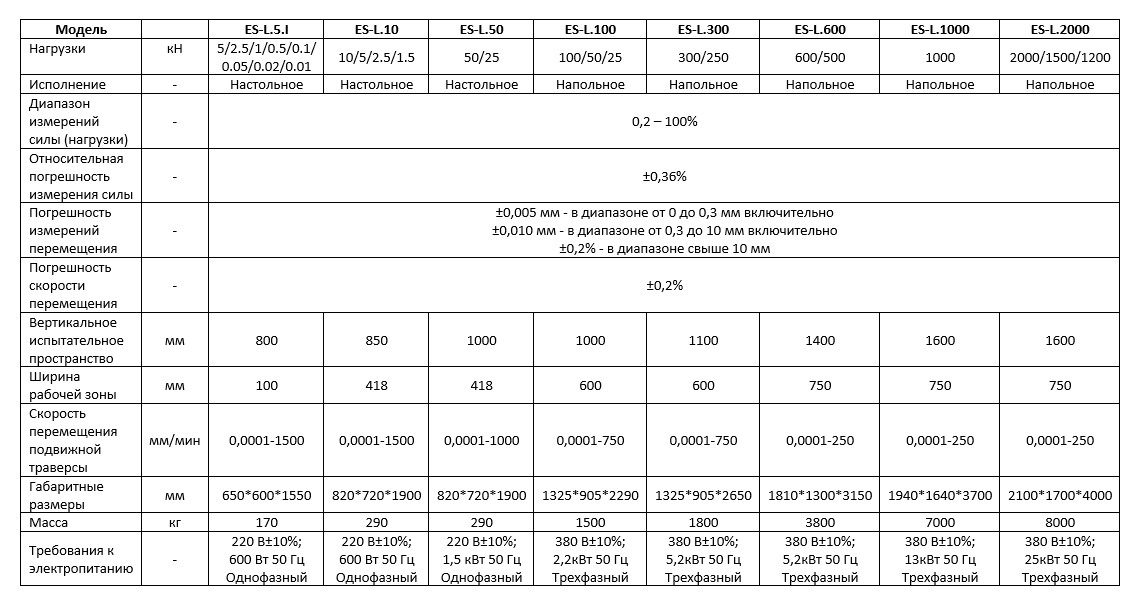

Технические характеристики
Модель |
|
ES-5.L |
ES-10.L |
ES-50.L |
ES-100.L |
ES-300.L |
ES-600.L |
ES-1000.L |
Нагрузки |
кН |
5/2.5/1/0.5/0.1/0.05/0.02/0.01 |
10/5/2.5/1.5 |
50/25 |
100/50/25 |
300/250 |
600/500 |
1000 |
Исполнение |
- |
Настольное |
Настольное |
Настольное |
Напольное |
Напольное |
Напольное |
Напольное |
Точность показания усилия |
- |
±0,3% (диапазон измерения испытательного усилия: 1,0 ~ 100%) ±0,5% (диапазон измерения испытательного усилия: 0,2 ~ 100%) ±1,0% (диапазон измерения испытательного усилия: 0,1 ~ 100%) |
||||||
Скорость регулирования по замкнутому контуру |
- |
1-2500 Гц |
||||||
Скорость сбора данных |
- |
≥0.4 мс |
||||||
Вертикальное испытательное пространство (без креплений) |
мм |
800 |
850 |
1000 |
1000 |
1100 |
1400 |
1600 |
Ширина рабочей зоны |
мм |
100 |
418 |
418 |
600 |
600 |
750 |
750 |
Скорость перемещения подвижной траверсы |
мм/мин |
0,0001-1500 |
0,0001-1500 |
0,0001-1000 |
0,0001-750 |
0,0001-750 |
0,0001-254 |
0,0001-254 |
Скорость возврата подвижной траверсы |
мм/мин |
0,0001-2000 |
0,0001-2000 |
0,0001-1500 |
0,0001-1000 |
0,0001-1000 |
0,0001-300 |
0,0001-300 |
Разрешение испытательного усилия |
- |
1/±7000000FS |
||||||
Диапазон измерения деформации |
- |
0,1%~100%FS |
||||||
Точность определения деформации |
- |
В пределах ±0,5% |
||||||
Точность скорости перемещения |
- |
±0,2% |
||||||
Разрешение перемещения |
мкм |
0,018 |
0,015 |
0,020 |
0,013 |
0,015 |
0,005 |
0,006 |
Габаритные размеры |
мм |
650*600*1550 |
820*720*1600 |
820*720*1900 |
1325*905*2290 |
1325*905*2650 |
1810*1300*3150 |
1940*1640*3500 |
Масса |
кг |
150 |
220 |
260 |
1400 |
1700 |
3500 |
6000 |
Требования к электропитанию |
- |
220 В±10%; 600 Вт 50 Гц Однофазный |
220 В±10%; 600 Вт 50 Гц Однофазный |
220 В±10%; 1,5 кВт 50 Гц Однофазный |
380 В±10%; 2,2кВт 50 Гц Трехфазный |
380 В±10%; 5,2кВт 50 Гц Трехфазный |
380 В±10%; 5,2кВт 50 Гц Трехфазный |
380 В±10%; 13кВт 50 Гц Трехфазный |
Примеры испытаний
ГОСТ 1497-84: Металлы. Испытания на растяжение.
ГОСТ 14019-2003: Материалы металлические. Метод испытания на изгиб.
ГОСТ 6996-66: Сварные соединения. Методы определения механических свойств.
ГОСТ 25.503-97: Расчеты и испытания на прочность. Методы механических испытаний металлов. Метод испытания на сжатие.
ГОСТ 27208-87: Отливки из чугуна. Методы механических испытаний.
ГОСТ 10006-80: Трубы металлические. Метод испытаний на разрыв.
ГОСТ 3728-78: Трубы. Метод испытания на изгиб.
ГОСТ Р ИСО 898-1-2011: Механические свойства крепежных изделий из углеродистых и легированных сталей.
ГОСТ Р 57569-2017: Композиты полимерные. Метод испытания на усталость образцов с открытым отверстием.
ГОСТ Р 56788-2015: Композиты полимерные. Метод определения прочности при сжатии образцов ламинатов с открытым отверстием.
ГОСТ 33519-2015: Композиты полимерные. Метод испытания на сжатие при нормальной, повышенной и пониженной температурах.
ГОСТ 270-75 Резина. Метод определения упругопрочностных свойств при растяжении;
ГОСТ 11262-2017 Пластмассы. Метод испытания на растяжение.
ГОСТ 9651-84 - статические испытания на растяжение черных и цветных металлов и изделий из них при температурах от 35 до 1200 °С;
ГОСТ 11150-84 - испытания на растяжение черных и цветных металлов и изделий из них при температурах от 10 до минус 100°С;
ISO 6892-1 Материалы металлические. Испытание на разрыв.
ГОСТ 33498–2015 Композиты полимерные. Метод испытания на смятие
ГОСТ 33843–2016 Композиты полимерные. Метод определения модуля сдвига в плоскости методом кручения
ГОСТ Р 56786–2015 Композиты полимерные. Метод определения предела прочности при сдвиге в плоскости армирования
ГОСТ 32659–2014 Композиты полимерные. Методы испытаний. Определение кажущегося предела прочности при межслойном сдвиге методом испытаний короткой балки
ГОСТ Р 56810–2015 Композиты полимерные. Метод испытания на изгиб плоских образцов
ГОСТ 25.604–82 Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на изгиб при нормальной, повышенной и пониженной температурах
ГОСТ Р 56812–2015 Композиты полимерные. Метод определения механических характеристик при комбинированной сжимающей нагрузке
ГОСТ 4651–2014 Пластмассы. Метод испытания на сжатие
ГОСТ Р 56800–2015 Композиты полимерные. Определение механических свойств при растяжении неармированных и армированных материалов
ГОСТ Р 56785–2015 Композиты полимерные. Метод испытания на растяжение плоских образцов
ГОСТ 32656–2017 Композиты полимерные. Методы испытаний. Испытания на растяжение
ISO 527-4:1997, Plastics – Determination of tensile properties – Part 4: Test conditions for isotropic and orthotropic fibre-reinforced plastics composites
ISO 527-5:2009, Plastics — Determination of tensile properties — Part 5: Test conditions for unidirectional fibrereinforced plastics composites
ASTM D3039/D3039M–08 Standard test method for tensile properties of polymer matrix composite materials
ASTM D638–10 Standard test method for tensile properties of plastics
ASTM D3410/D3410М–03(2008) Standard test method for compressive properties of polymer matrix composite materials with unsupported gage section by shear loading
ISO 604:2002 Plastics – Determination of compressive properties
ASTM D6641/D6641М–09 Standard test method for compressive properties of polymer matrix composite materials using a combined loading compression (CLC) test fixture
ASTM D790–10 Standard test methods for flexural properties of unreinforced and reinforced plastics and electrical insulating materials
ISO 14130:1997 Fibre-reinforced plastic composites – Determination of apparent interlaminar shear strength by short-beam method
ASTM D3846—08 Standard test method for in-plane shear strength of reinforced plastics
ISO 15310:1999 Fibre-reinforced plastic composites – Determination of the in-plane shear modulus by the plate twist method
ASTM D5961/D5961М–10 Standard test method for bearing response of polymer matrix composite laminates
ASTM E8/E8M – 22 Standard test methods for tension testing of metallic materials
