Комплексы видеоизмерительные SYNERCON — это решение для анализа изображений микро- и макроструктур материалов во время исследований на различных типах микроскопов. Это решение объединяет цифровые камеры и программное обеспечение в единую видеоизмерительную систему, которая представляет собой простую в использовании и надежную платформу для съемки и анализа изображений.
Характеристики
Основные характеристики
—
Получение изображения; аналоговый сигнал с микроскопа (CMOS/CCD-камера) преобразуется в цифровой формат, Анализ данных; программное обеспечение выделяет объекты на основе геометрических, цветовых и яркостных параметров, Преобразование данных; линейные размеры, углы, площади автоматически переводятся в параметры структуры, Экспорт; результаты сохраняются в PDF, Excel, Word или отправляются на печать
Специалисты «СИНЕРКОН» обеспечивает полный цикл сопровождения своих клиентов: подбор оборудования, его калибровка, пусконаладка, гарантия и сервис.
#PROP_TITLE#
—
#PROP_VALUE#
ПО поддерживает работу с металлами, сплавами, полимерами, биологическими образцами и другими объектами, предоставляя инструменты для научных исследований, контроля качества и промышленного применения, обеспечивает:
- контроль измерений – получение, обработка и сохранение данных;
- автоматизацию – минимизация ручных операций и ошибок;
- защиту данных – высокий уровень защиты от несанкционированного доступа (соответствует Р50.2.077-2014);
- гибкость – поддержка работы с несколькими камерами и микроскопами.
Преимущества комплексов видеоизмерительных SYNERCON
- Высокая точность – соответствие результатов ГОСТ и международным стандартам
- Универсальность – поддержка исследований различных материалов и типов микроскопов
- Автоматизация – снижение времени анализа и минимизация ошибок
- Защита данных – высокий уровень безопасности ПО
- Удобство – интуитивный интерфейс и поддержка множества форматов отчетов
- Совместимо с микроскопами различных производителей, включая Leica, Carl Zeiss, Olympus, ICOE, Nexcope
Комплектация
ПО «SYNERCON» предоставляется в комплекте, который состоят из четырех основных компонентов:1. Оптический микроскоп (плоскопольный, стереоскопический или портативный)
2. Управляющая станция с установленным специализированным ПО с электронным ключом
3. Пакет документов: паспорт, руководство по эксплуатации и методика поверки
Модификации комплексов:
|
ИСП (Измерительная Система Плоскопольная) |
ИСП-П (Измерительная Система Плоскопольная – Портативная) |
ИСС (Измерительная Система Стереоскопическая) |
|
|---|---|---|---|
|
Тип микроскопа |
Стационарные микроскопы плоского поля (инвертированные или прямые)
|
Компактные микроскопы с портативными источниками освещения |
Стереомикроскопы с переменным увеличением |
|
Область применения |
Идеально подходит для лабораторных исследований
|
Предназначена для полевых и мобильных условий |
Подходит для исследований крупных образцов |
|
Особенности |
Высокая точность измерений благодаря сменным объективам с фиксированным увеличением
|
Сохраняет высокую точность измерений даже в нестационарных условиях |
Оптимальна для анализа объектов с большим видимым полем |
Функционал ПО «SYNERCON»

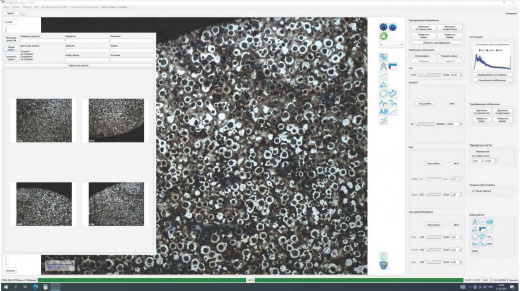

Работа с изображениями
- Получение живой картинки с камер с возможностью остановки изображения.
- Динамическая калибровка под каждое увеличение для исключения погрешностей.
- Управление параметрами камеры (FPS, Gain, Exposure, Баланс Белого) для камер IDS и Contrastech.
- Открытие изображений с внешних носителей с поддержкой калибровки.
- Масштабирование изображения с помощью ползунка, значений увеличения или колеса мыши.

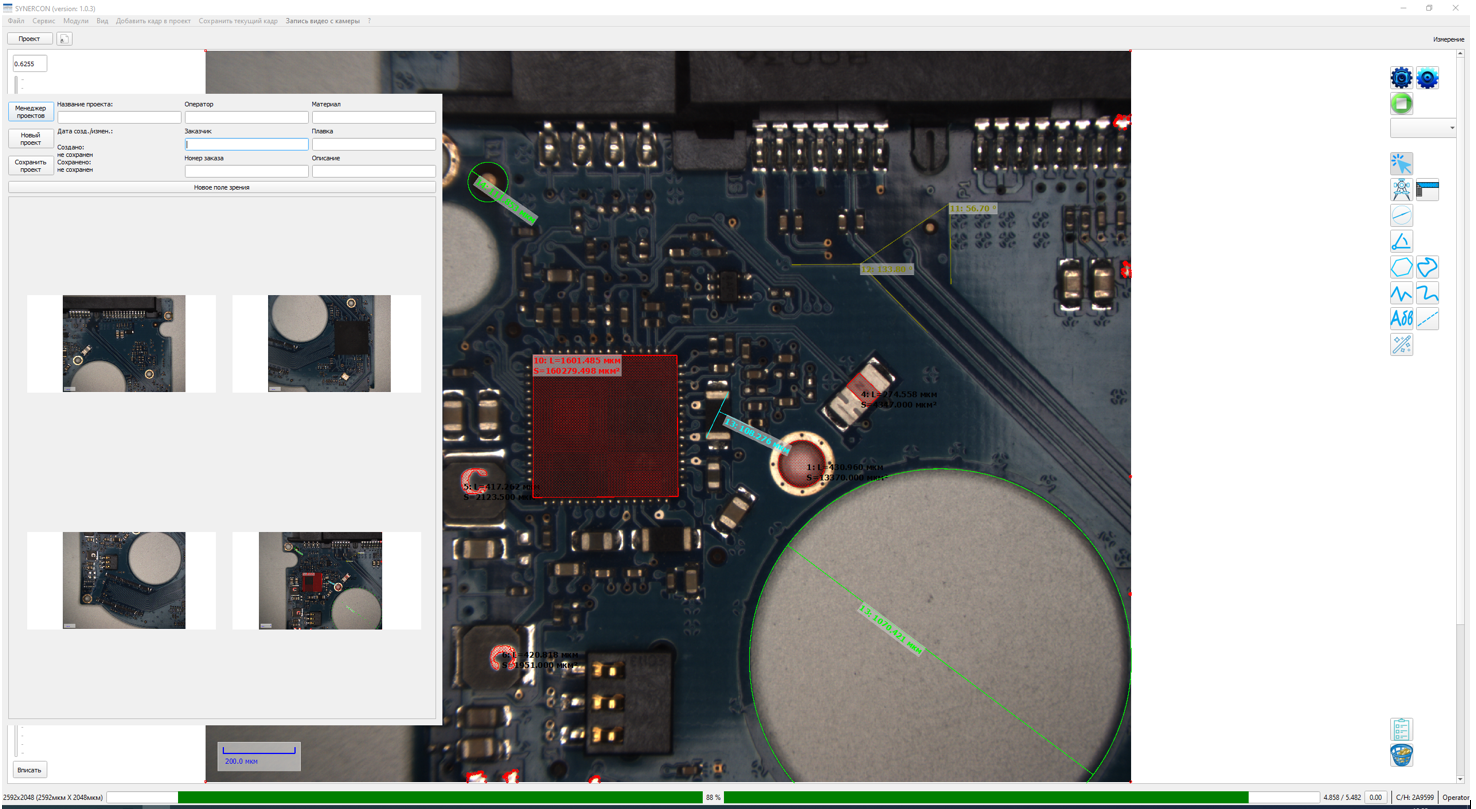

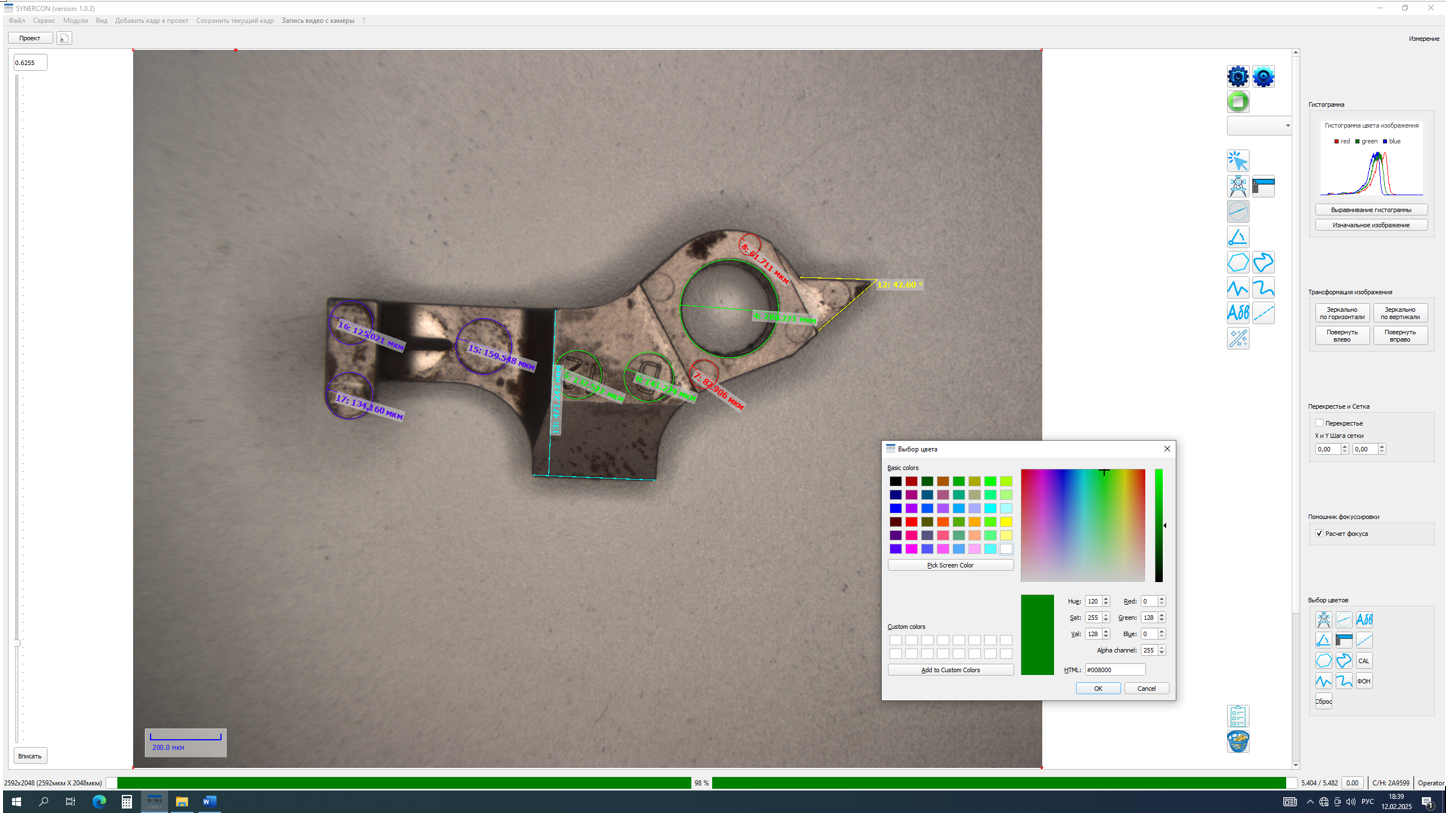

Инструменты для измерений
- Курсор выделения, линейные измерения, измерение под прямым углом.
- Измерение диаметра круга, углов, полигонов (площадь, периметр), кривых линий.
- Текстовые метки с выносками, вспомогательные линии.
- Возможность замены цвета измерений.
|
|
Вспомогательные функции
- Увеличение зоны под курсором, привязка к другим объектам.
- Перекрестье, сетка с регулируемым шагом.
- Помощник фокусировки с отображением четкости в виде цветных линий и процентного соотношения.
Сохранение и экспорт данных
- Сохранение изображений на диск.
- Экспорт результатов в PDF, Word, CSV (Excel), отправка на печать.
|

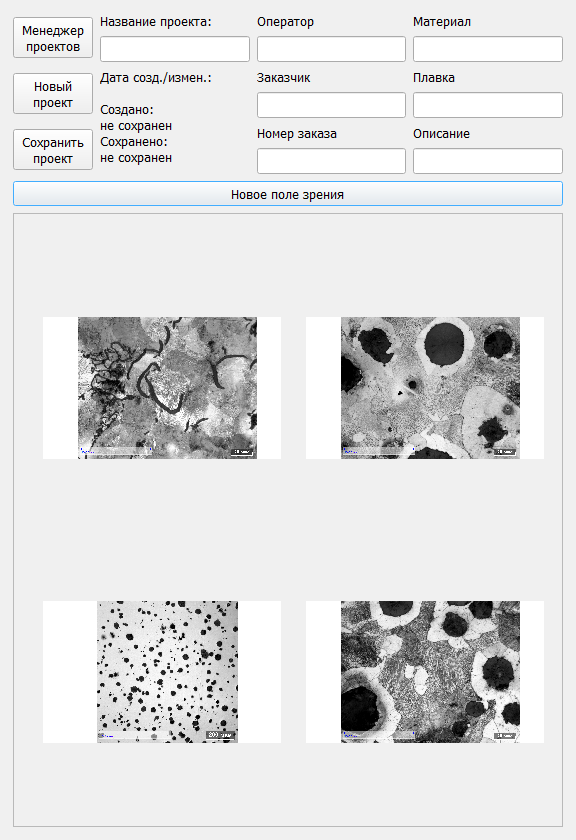

Удобство работы
- Возможность задания паролей пользователям и автоматического входа.
- Поддержка работы с несколькими камерами одновременно с настройкой читаемых названий.
Режим панорамирования изображения (сшивка)
- Создание панорамных изображений с регулировкой процента подшиваемого кадра.
- Отображение перемещения и автоматическая подстройка изображения по экрану.
- Возможность частичной или полной сшивки кадров.
- Сшивка изображений с регулировкой области (1–100% кадра) для детализации крупных образцов.
Модуль сравнения с эталоном
- Выбор шаблона и балла для сравнения.
- Настройка прозрачности эталона с регулировкой колесом мыши.
- Перемещение эталона за курсором мыши.
- Печать результатов с эталонами.
Методики ПО «SYNERCON»
ГОСТ 5639-82: Определение величины зерна сравнением с эталонными шкалами.
ГОСТ 11878-66: Определение содержания ферритной фазы сравнением с эталонной шкалой.
ГОСТ 21073.1-75: Определение величины зерна методом сравнения со шкалой микроструктур.
ГОСТ 8233-56: Сталь. Эталоны микроструктуры.
ГОСТ 1778-70: Металлографический метод определения неметаллических включений сравнением с эталоном.
ГОСТ 5640-2020: Оценка микроструктуры проката стального плоского сравнением с эталоном.
ГОСТ 3443-87: Определение структуры отливок из чугуна с различной формой графита сравнением с эталоном.
ГОСТ 11878-66: Определение содержания ферритной фазы сравнением с эталонной шкалой.
ГОСТ 21073.1-75: Определение величины зерна методом сравнения со шкалой микроструктур.
ГОСТ 8233-56: Сталь. Эталоны микроструктуры.
ГОСТ 1778-70: Металлографический метод определения неметаллических включений сравнением с эталоном.
ГОСТ 5640-2020: Оценка микроструктуры проката стального плоского сравнением с эталоном.
ГОСТ 3443-87: Определение структуры отливок из чугуна с различной формой графита сравнением с эталоном.
Модуль автоматических методик
(пакет из 3 методик, фото во вложении)

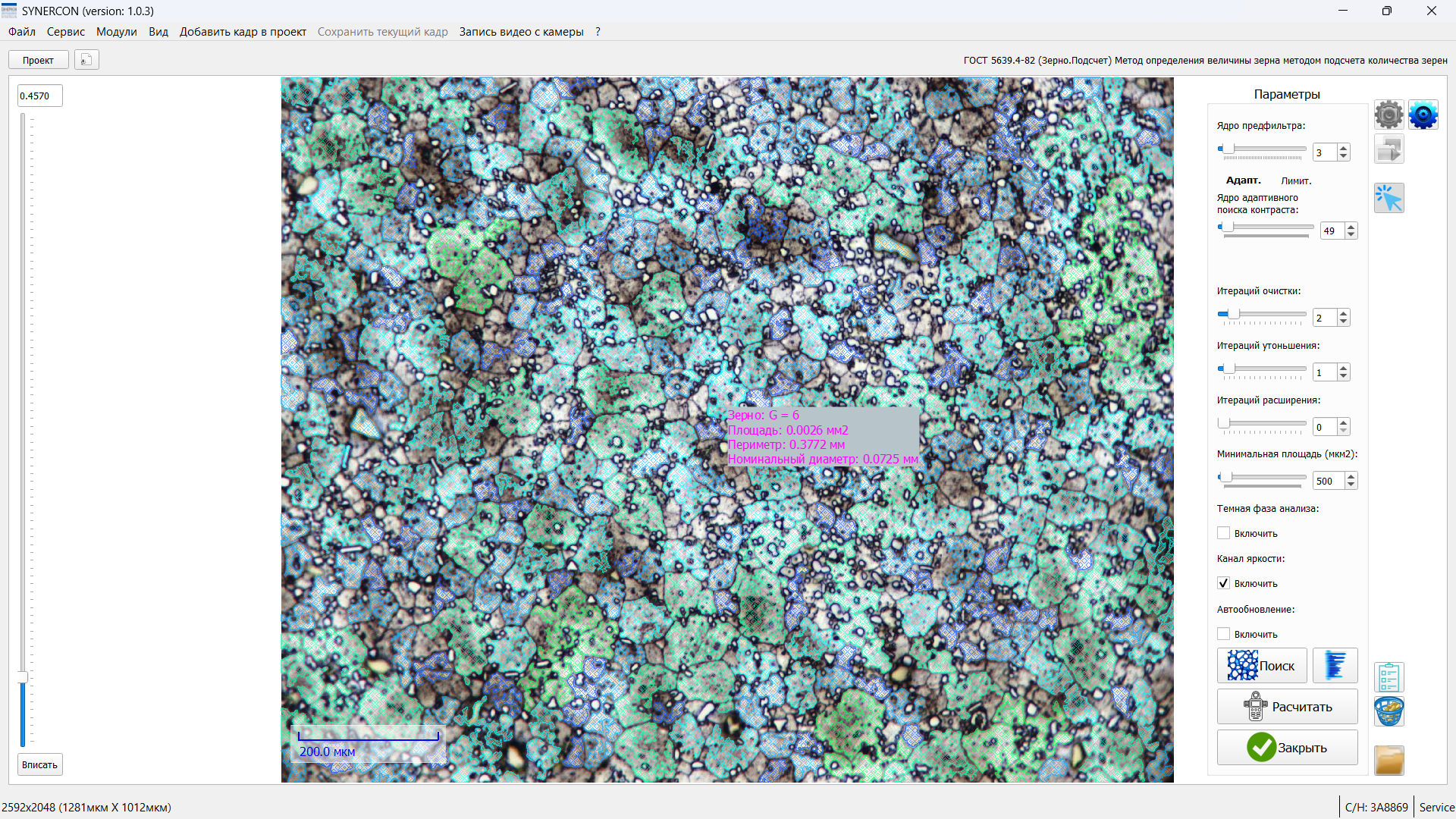

ГОСТ 5639.4-82 Метод определения величины зерна методом подсчета зерен.
ГОСТ 5639.5-82 Метод определения величины зерна методом подсчета пересечений границ зерен
ГОСТ 5639.6-82 Метод определения величины зерна методом измерения длин хорд.
ГОСТ 5639.4-82 Метод определения величины зерна методом подсчета зерен.
ГОСТ 5639.5-82 Метод определения величины зерна методом подсчета пересечений границ зерен
ГОСТ 5639.6-82 Метод определения величины зерна методом измерения длин хорд.
|

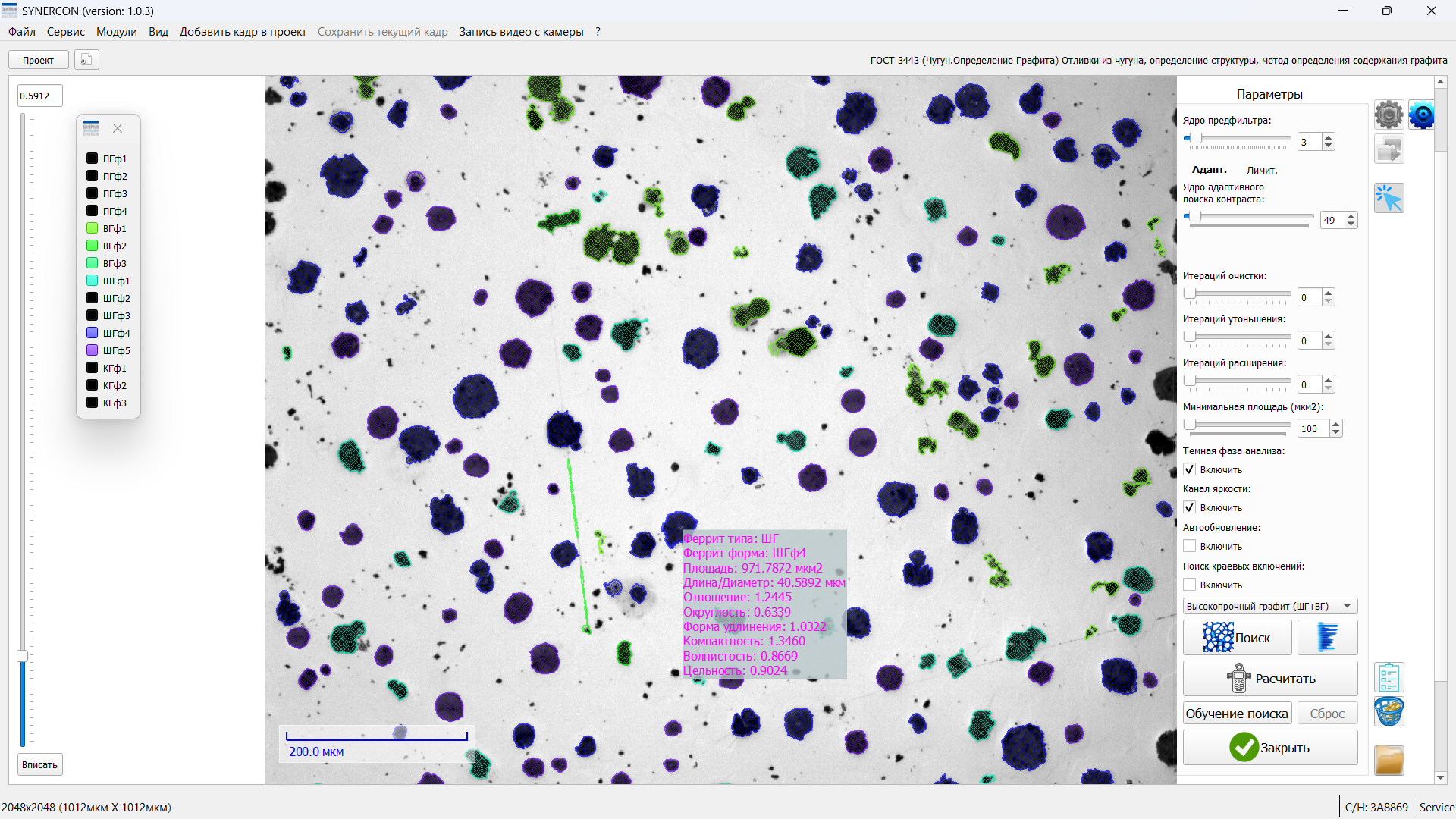

ГОСТ 3443.5-87 Отливки из чугуна. Метод определения содержания графита.
ГОСТ 3443.5-87 Отливки из чугуна. Метод определения металлической основы (отношение перлита и феррита).
ГОСТ 3443.5-87 Отливки из чугуна. Метод определения металлической основы (отношение перлита и феррита).
|
Сведения о методиках (методах) измерений
приведены в документе «Комплексы видеоизмерительные SYNERCON. Руководство по эксплуатации» (Глава 8 «Работа с «SYNERCON»).
Применение комплексов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1·10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
ТУ 401000.001.84076327.2023 «Комплексы видеоизмерительные SYNERCON. Технические условия».
Правообладатель: Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)
ИНН 7728641644
Адрес юридического лица: 117587, г. Москва, ш. Варшавское, д.118, к. 1
Изготовитель: Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)
ИНН 7728641644
Адрес: 117587, г. Москва, ш. Варшавское, д.118, к. 1
приведены в документе «Комплексы видеоизмерительные SYNERCON. Руководство по эксплуатации» (Глава 8 «Работа с «SYNERCON»).
Применение комплексов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1·10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
ТУ 401000.001.84076327.2023 «Комплексы видеоизмерительные SYNERCON. Технические условия».
Правообладатель: Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)
ИНН 7728641644
Адрес юридического лица: 117587, г. Москва, ш. Варшавское, д.118, к. 1
Изготовитель: Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)
ИНН 7728641644
Адрес: 117587, г. Москва, ш. Варшавское, д.118, к. 1
