Чтобы понимать возможности настольного ЭД-РФА, полезно разложить прибор на основные узлы и посмотреть, как формируется результат. Ниже показана упрощённая логика работы спектрометра.

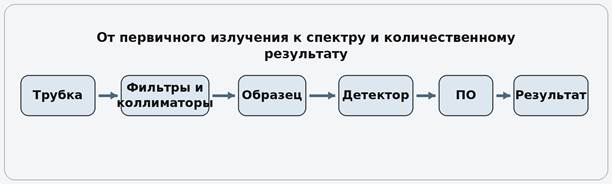

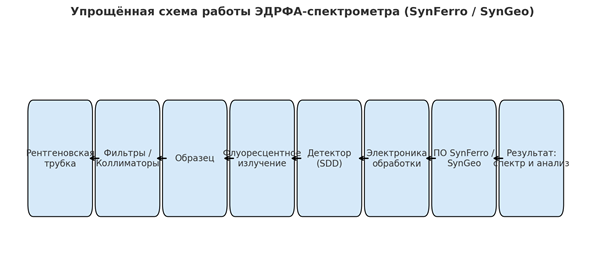

Рисунок 1. Упрощённая схема работы ЭД-РФА спектрометра SynFerro / SynGeo
Рентгеновская трубка
Рентгеновская трубка формирует первичное излучение, которое возбуждает атомы в образце. Материал анода и выбранный режим измерения влияют на то, как эффективно возбуждаются разные группы элементов.
Фильтры и коллиматоры
Фильтры меняют спектр первичного излучения и помогают уменьшить фон или ослабить мешающие линии. Коллиматоры формируют геометрию луча и размер зоны возбуждения на поверхности образца. От выбора фильтра и коллиматора напрямую зависят чувствительность и стабильность результата.
Образец
Именно в образце возникает характеристическое излучение. Поэтому пробоподготовка, форма таблетки, однородность помола и качество поверхности часто влияют на результат не меньше, чем сам прибор. Для порошков важны прессование или сплавление, для металлов, стабильная шлифованная поверхность.
Детектор и электроника
SDD-детектор регистрирует фотоны по их энергии. Электроника усиливает сигналы, сортирует их и формирует спектр. Чем стабильнее работает тракт регистрации, тем надёжнее прибор различает полезные пики на фоне рассеянного излучения.
Программное обеспечение
Программное обеспечение выполняет идентификацию элементов, расчёт концентраций по калибровкам, контроль качества и формирование отчётов. Для оператора именно ПО превращает физический спектр в понятный производственный результат.

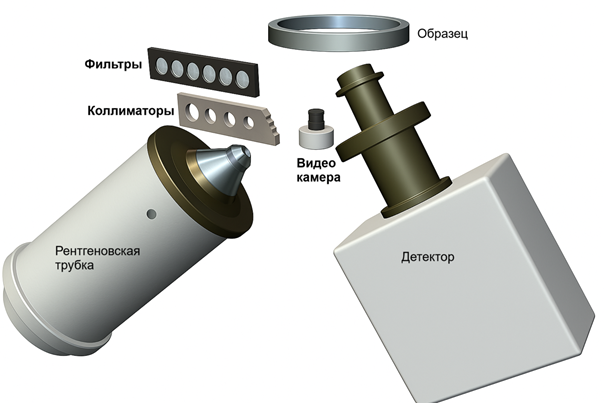

Рисунок 2. Основные узлы оптической схемы, рентгеновская трубка, фильтры, коллиматоры, образец и детектор
Что это даёт пользователю
С практической точки зрения схема работы ЭД-РФА объясняет сразу три вещи. Во-первых, почему так важны фильтры, вакуум и коллиматоры. Во-вторых, почему плохая пробоподготовка быстро разрушает воспроизводимость. В-третьих, почему один и тот же прибор может уверенно работать на разных матрицах только после нормальной настройки методик.
