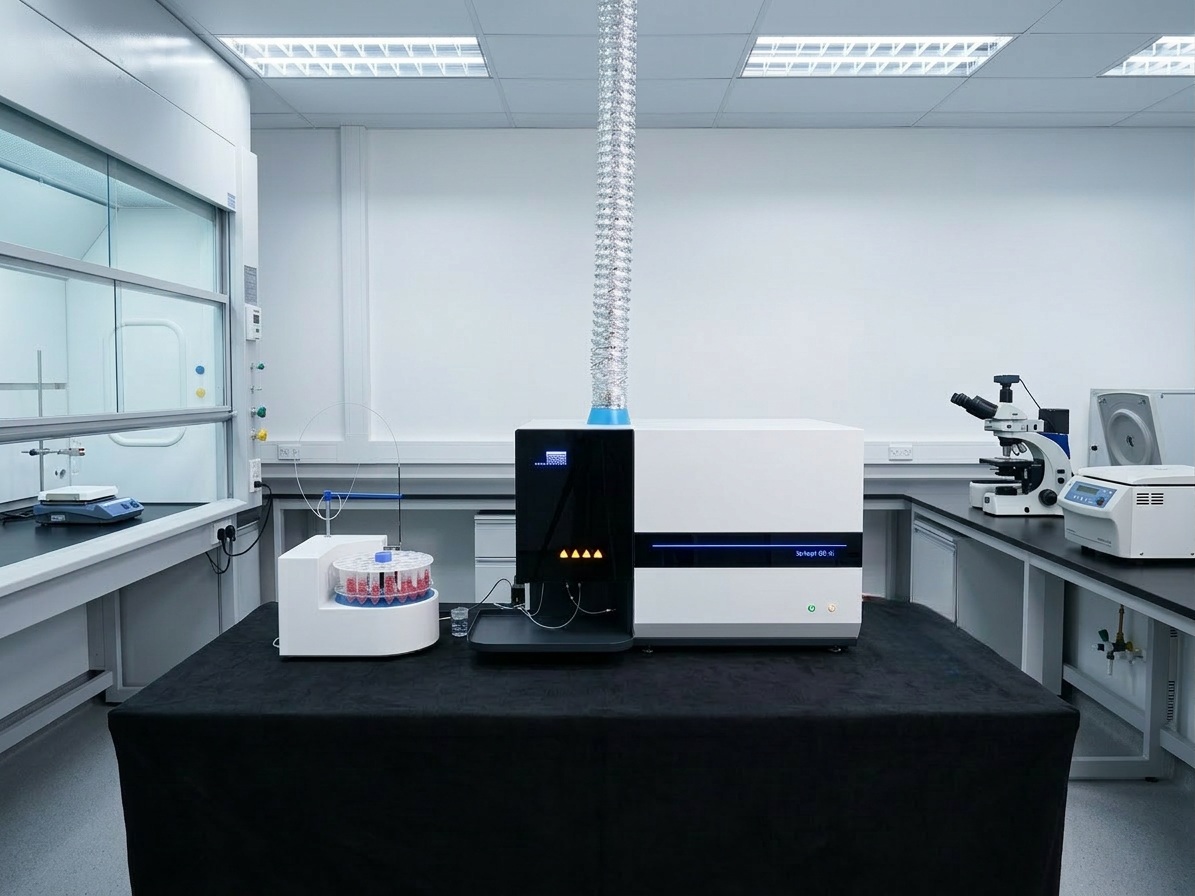

Что такое ИСП ОЭС
ИСП ОЭС (ICP-OES = Inductively Coupled Plasma - Optical Emission Spectrometry) – это многоэлементный аналитический метод для определения химических элементов в растворах (а также в твердых/порошковых образцах после перевода в раствор). Метод основан на регистрации собственного (эмиссионного) излучения атомов и ионов, возбужденных в высокотемпературной индуктивно связанной плазме аргона.
В плазме проба быстро высушивается, испаряется, атомизируется и частично ионизируется; возбужденные частицы испускают свет на характерных длинах волн. Оптическая система разделяет излучение по длинам волн, детектор измеряет интенсивность линий, а программное обеспечение пересчитывает интенсивность в концентрацию по калибровке.

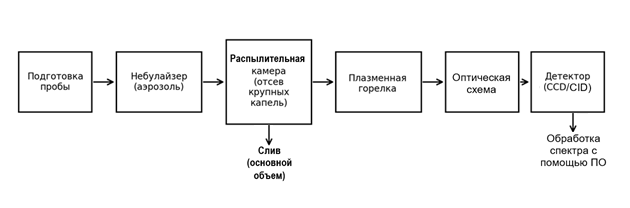

Рисунок 1 – Общая схема прохождения пробы и сигнала в ICP-OES (схематично)
Принцип измерения: шаг за шагом
- Проба подготавливается (разбавление, стабилизация кислотой, при необходимости – минерализация/разложение).
- Раствор подается в распылитель (небулайзер), где с помощью потока аргона превращается в аэрозоль.
- Распылительная камера отсеивает крупные капли; в плазму попадает только мелкодисперсный аэрозоль.
- Аэрозоль через инжектор вводится в центральный канал плазмы: капли высыхают, соли плавятся и испаряются, молекулы диссоциируют на атомы, часть атомов ионизируется.
- В зоне возбуждения атомы/ионы испускают излучение на характерных длинах волн.
- Оптика разлагает свет по длинам волн; детектор регистрирует спектр/интенсивности.
- По калибровочным растворам строится зависимость «интенсивность - концентрация», после чего рассчитываются концентрации в пробах.
Ключевые узлы ИСП ОЭС и их роль
Индуктивно связанная плазма (ИСП) и ВЧ-возбуждение
Энергия вводится в поток аргона через индукционную катушку, питаемую ВЧ-генератором (частотные диапазоны – 27 и 40 МГц). Плазма представляет собой ионизированный газ с температурой порядка 5000-10000 K, обеспечивающий эффективное возбуждение спектральных линий.

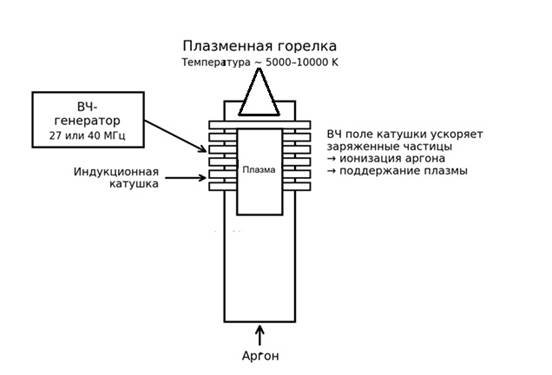

Рисунок 2 – Принцип образования индуктивно связанной плазмы (схематично).
Плазменная горелка и газовые потоки
Плазма поддерживается внутри кварцевой горелки из трех концентрических трубок. Потоки аргона выполняют разные функции: плазменный (охлаждающий) газ отводит тепло от стенок горелки и стабилизирует разряд, небулайзерный (транспортный) газ переносит аэрозоль пробы через инжектор, а вспомогательный газ формирует ламинарный поток (экран) вокруг инжектора и помогает снижать риск отложений (например, солей или сажи при органических матрицах).

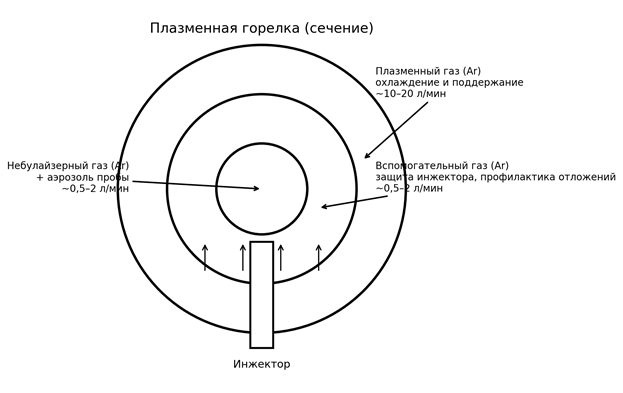

Рисунок 3 – Горелка и разделение газовых потоков (сечение, схематично).
Система ввода пробы: распылитель (небулайзер) и распылительная камера
Небулайзер формирует аэрозоль с каплями разного размера. Крупные капли могут не успевать полностью высохнуть и испариться за время пребывания в плазме, поэтому распылительная камера удаляет крупнодисперсную фракцию, а в плазму поступают преимущественно мелкие капли. Физические свойства раствора (плотность, вязкость, поверхностное натяжение) влияют на транспорт аэрозоля и, соответственно, на чувствительность и воспроизводимость.
Наблюдение плазмы: радиальное и аксиальное (осевое)
Излучение можно наблюдать сбоку (радиальный режим) или вдоль центрального канала (аксиальный режим). Осевое наблюдение дает более высокую чувствительность и низкие пределы обнаружения, но сильнее подвержено помехам из более холодных областей плазмы. Радиальное наблюдение позволяет выбирать оптимальную высоту наблюдения и часто помогает снизить влияние матрицы и интерференций. В системах Dual View направление наблюдения может задаваться в методе отдельно для каждой аналитической линии.

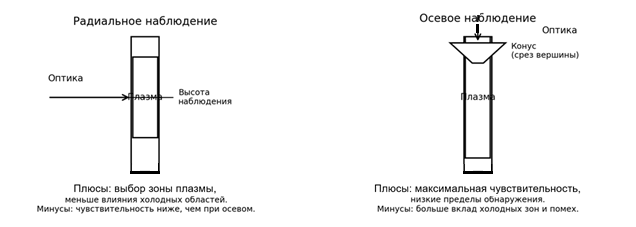

Рисунок 4 – Сравнение радиального и осевого наблюдения плазмы (схематично).
Оптика и детектор
Спектр ИСП ОЭС богат линиями, поэтому важна высокая спектральная разрешающая способность. В современных системах применяются диспергирующие оптические схемы (например, Эшелле-оптика/двойной монохроматор), которые позволяют разделять близко расположенные линии. Детектор (линейный CCD или CID) регистрирует спектр с заданным временем экспозиции и измерения. Увеличение времени измерения повышает воспроизводимость, а при работе около предела обнаружения может заметно улучшать чувствительность.
Спектр, фон и помехи: что важно при разработке метода
Выбор аналитических линий и линейный диапазон
Для каждого элемента выбирают длину волны (линию), которая (1) свободна от спектральных наложений в конкретной матрице и (2) соответствует ожидаемому диапазону концентраций. Теоретически линейность может наблюдаться до 6 порядков, но на практике из-за аппаратных факторов (например, эффект памяти/перенос) линейный диапазон чаще составляет около 4-5 порядков. При высоких концентрациях выбирают менее чувствительные линии или радиальное наблюдение, чтобы избежать выхода за линейный диапазон.
Коррекция фона и оценка пика
Интенсивность аналитической линии измеряется на фоне непрерывного излучения плазмы и возможного вклада матрицы. Поэтому для каждого спектра выполняется коррекция фона (выбор точек фона слева/справа от линии – статически или динамически). Сигнал линии рассчитывают по высоте/площади пика или по частичной площади (на ограниченном числе пикселей детектора). С учетом компромисса между чувствительностью и воспроизводимостью часто оптимальными оказываются 3 пикселя.

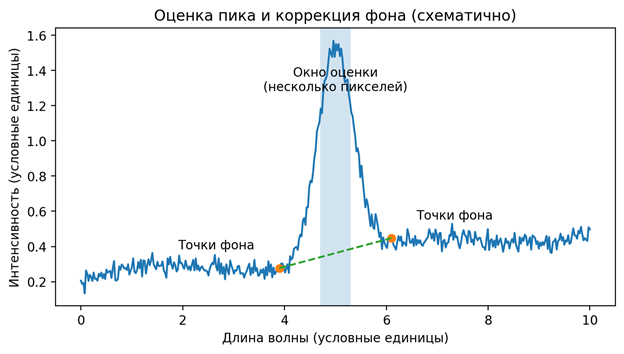

Рисунок 5 – Принцип коррекции фона и окна оценки сигнала (схематично).
Спектральные и неспектральные интерференции
Спектральные интерференции (наложение линий) могут решаться:
- подбором альтернативной линии элемента;
- математической коррекцией (например, межэлементная коррекция IEC) при совпадении/сильном перекрытии линий;
- многовариантной (мультивариантной) обработкой спектра при частичном перекрытии, когда доступны спектры компонентов.
Неспектральные интерференции (изменение наклона калибровки) чаще связаны с:
- транспортом аэрозоля (вязкость, плотность, поверхностное натяжение);
- условиями возбуждения в плазме (охлаждение плазмы матрицей, легко ионизируемые элементы и др.).
Типовые подходы к компенсации – матричное согласование стандартов (в т.ч. одинаковая кислотность), разбавление проб, внутренний стандарт (один или несколько элементов) или стандартные добавки.
Калибровка и контроль качества
Перед серией измерений выполняют калибровку по растворам известной концентрации, как правило многоэлементным. Минимальный набор – холостой раствор (blank) и стандарт, однако число точек зависит от требований методики и диапазона. Линейная калибровка применяется в большинстве случаев; корректность линейности должна быть проверена для выбранной линии и диапазона. Стабильность калибровки подтверждают контрольными растворами (QC), приготовленными независимо от стандартов.
Ключевые настройки и параметры метода (что обычно задают в методе)
| Параметр | На что влияет | Практические ориентиры / комментарии |
|---|---|---|
| Мощность ВЧ (RF Power) | Условия возбуждения в плазме, чувствительность линий | Подбирается под матрицу и линии; в методических примерах рассматривается диапазон порядка 800-1600 Вт. |
| Расход плазменного газа (Ar) | Охлаждение горелки, стабильность плазмы | Зависит от мощности; ориентир: ~10-20 л/мин. |
| Расход небулайзерного газа (Ar) | Транспорт аэрозоля, время пребывания в плазме, чувствительность | Типично ~0,5-2 л/мин. Слишком низкий/высокий расход может снижать чувствительность. |
| Вспомогательный газ (Ar) | Защита инжектора, предотвращение отложений | Типично ~0,5-2 л/мин; увеличение потока помогает при солевых/органических матрицах и отложениях. |
| Тип небулайзера и спрей-камеры | Устойчивость к солям/частицам, стабильность подачи, чувствительность | Выбор зависит от матрицы; важно контролировать засоры и повторяемость подачи. |
| Режим наблюдения (осевой/радиальный) и высота (для радиального) | Чувствительность и уровень интерференций | Осевой – максимум чувствительности и низкие LOD; радиальный – выбор зоны плазмы и меньше вклад холодных областей. |
| Время измерения (интеграции) | Шум/воспроизводимость и пределы обнаружения | Увеличение времени измерения усредняет флуктуации; увеличение в 4 раза снижает LOD примерно на 50%. |
| Выбор линии (длина волны) и спектрального окна | Избирательность и линейный диапазон | Проверяют отсутствие наложений в матрице и соответствие диапазону концентраций. |
| Оценка пика (число пикселей, площадь/высота) | Компромисс чувствительность/устойчивость к шуму и дрейфу | Практический ориентир: около 3 пикселей и расчет по частичной площади/площади пика. |
| Коррекция фона (статическая/динамическая) | Точность при меняющемся фоне и матрице | Фон оценивают рядом с линией; динамика помогает при изменяющемся спектре/матрице. |
| Коррекции интерференций (IEC/мультивариантная) | Точность при наложении линий | Применяют, если нельзя подобрать альтернативную линию. |
| Компенсация матричных эффектов (внутренний стандарт, матричное согласование, разбавление, добавки) | Правильность результатов при сложных матрицах | Внутренний стандарт должен отсутствовать в пробах и не давать интерференций; разбавление часто самый простой путь. |
Преимущества ИСП ОЭС
- Одновременное определение многих элементов (многоэлементность).
- Широкий линейный диапазон (на практике часто порядка 4-5 порядков концентраций).
- Высокая производительность в рутинном контроле и возможность автоматизации (автосамплер).
- Гибкость по типам матриц (при корректной настройке и пробоподготовке).
Типовые ограничения и практические замечания
- Сложные матрицы могут вызывать спектральные и матричные эффекты; требуется грамотный выбор линий и способов коррекции.
- Риск загрязнений особенно критичен при следовых концентрациях: важны чистота воды, реактивов и посуды.
- Высокие солевые/органические нагрузки могут приводить к отложениям на инжекторе и износу кварцевых деталей.
- Точность зависит не только от прибора, но и от процедуры пробоподготовки и контроля качества.
