Аддитивные технологии
Металлические порошки и изделия для аддитивных технологий - это исходный материал и конечный продукт процессов 3D‑печати металлом. В этой группе встречаются порошки и детали из нержавеющих сталей, титановых и никелевых сплавов, из кобальт-хромовых сплавов и алюминиевых сплавов. Для российского рынка типичным примером являются не только 316L, Inconel 718 или Ti‑6Al‑4V, но и 12Х18Н10Т. Поэтому анализ таких материалов нужен не только для подтверждения марки сплава, но и для квалификации партии порошка, сравнения состава «порошок - деталь», контроля повторного использования порошка и сопровождения разработки новых материалов.
Для такой матрицы ИСП‑ОЭС часто становится базовым рабочим методом. Для аддитивных технологий здесь решает не максимальная чувствительность сама по себе, а сочетание многоэлементности, широкого рабочего диапазона, устойчивости к сложной металлической матрице и удобства для серийного анализа после перевода пробы в раствор.
Что это за материал
В аддитивных технологиях основными объектами химического контроля являются металлические порошки, контрольные купоны, напечатанные детали и сопутствующие технологические растворы после промывки, травления или постобработки. Такие материалы встречаются в процессах лазерного сплавления в слое порошка, прямого подвода энергии и материала, а также в разработке новых порошков и сплавов для 3D‑печати.
Для анализа важны три особенности матрицы: высокий уровень легирования, широкий диапазон концентраций от основных компонентов до следовых примесей и необходимость сравнивать состав на разных стадиях - у исходного порошка, после печати и после повторного использования.
Для чего нужен анализ
По сути, анализ металлического порошка и напечатанной детали - это аналитический паспорт материала. Он нужен, чтобы подтвердить соответствие партии порошка сертификату поставщика, проверить сохранение состава после печати, оценить потери легирующих элементов, выявить перекрёстное загрязнение, контролировать повторное использование порошка и сопровождать разработку новых сплавов.
Для производственной лаборатории это ещё и база для квалификации материала и процесса, сравнения партий, расследования причин нестабильности печати и контроля качества промежуточных и готовых изделий. Для НИОКР это инструмент, который позволяет быстро понять, какой сплав реально получился после печати, а не только какой состав был заложен на стадии рецептуры.
Какие элементы важны и зачем
| Элемент / группа | Почему важны | Практическое значение контроля |
|---|---|---|
| Cr | Один из ключевых легирующих элементов для коррозионно-стойких и жаропрочных сплавов | Подтверждает соответствие нержавеющих сталей и части никелевых сплавов |
| Ni | Определяет структуру и свойства аустенитных и никелевых сплавов | Критичен для сталей типа 12Х18Н10Т, 316L и для суперсплавов |
| Ti, Al, V | Основные легирующие элементы титановых сплавов и важные добавки в ряде сталей и никелевых сплавов | Нужны для контроля Ti‑6Al‑4V, алюмо‑ и титаносодержащих систем; для 12Х18Н10Т важен Ti как стабилизирующий элемент |
| Nb, Mo | Отвечают за жаропрочность, фазовый состав и специальные свойства | Особенно важны для Inconel 718/625 и других сложнолегированных AM‑сплавов |
| Co, Cr, Mo | Важны для износостойких и биосовместимых сплавов | Ключевые элементы для CoCr‑систем и медицинских материалов |
| Si, Mg | Формируют свойства алюминиевых порошков | Нужны для контроля AlSi10Mg и родственных сплавов |
| Fe, Mn | Базовые и технологические компоненты, важные для баланса состава | Помогают подтвердить марку материала и стабильность партии |
| Cu, W, Pb и другие нежелательные примеси | Могут быть индикаторами загрязнения или перекрёстного переноса материала | Полезны при расследовании перекрестных загрязнений и при повторном использовании порошков |
Для аддитивных технологий критически важны также O, N, H и C. Такие параметры обычно контролируют отдельными методами с помощью специализированных анализаторов.
Какой метод предпочтителен
В рутинном анализе металлических порошков и напечатанных деталей предпочтителен ИСП‑ОЭС после корректного разложения пробы. У ИСП‑МС ниже пределы обнаружения, но для типовых задач аддитивного производства это преимущество не всегда решающее. На практике чаще важнее возможность одновременно определять основные легирующие компоненты и примеси, работать в широком диапазоне концентраций и уверенно сравнивать состав «порошок - деталь» в рамках одной аналитической программы.
ИСП‑ОЭС особенно удобен там, где нужно проводить входной контроль партии порошка, подтверждать химический состав после печати, отслеживать дрейф состава при повторном использовании порошка, сопровождать разработку новых сплавов и режимов печати, а также выявлять отклонения по легирующим и примесным элементам в серийной работе.
ИСП‑МС остаётся сильным альтернативным методом, когда нужно решать задачи определения следовых и ультраследовых концентраций или проводить специальные исследования. Поэтому правильнее говорить не о конкуренции методов, а о разделении задач:
- ИСП‑ОЭС - базовый метод для рутинного многоэлементного анализа металлических порошков и деталей после разложения.
- ИСП‑МС - специализированный инструмент для ультраследовых концентраций и специальных задач.
Пробоподготовка
В стандартной лабораторной постановке ИСП-ОЭС требует перевода металлической пробы в раствор. Ниже в таблице обозначены различные варианты пробоподготовки в зависимости от типа исходного образца:
| Объект | Вариант подготовки | Типичная схема | Типичное время | Комментарий |
|---|---|---|---|---|
| Металлический порошок | Разложение на плитке | Навеска порошка, подбор кислотной смеси под сплав, нагрев в открытой системе, доведение до объёма | 40–120 минут | Рабочий вариант для рутинной лаборатории при базовом оснащении |
| Порошок или образец, изготовленный аддитивным методом | Микроволновое разложение | Навеска пробы, герметичное кислотное разложение под давлением, последующее разбавление | 45–90 минут | Предпочтительно для сложных сплавов и для повышения воспроизводимости |
| Промывные растворы, вытяжки, технологические жидкости | Прямой анализ или минимальное разбавление | Перемешивание, фильтрация при необходимости, подкисление, разбавление | 5–15 минут | Актуально для жидких матриц, сопровождающих процесс печати и постобработки |
Что позволяет выяснить анализ методом ИСП‑ОЭС
После подготовки пробу анализируют методом ИСП‑ОЭС. В зависимости от программы измерения лаборатория получает данные по основным легирующим компонентам и контролируемым примесям в одном цикле. Для серийной работы это удобно: оператор видит не только основные элементы сплава, но и сопутствующие отклонения без разбиения задачи на множество отдельных методик.
Время рутинного измерения обычно составляет несколько минут на одну пробу после стабилизации системы. Полное время аналитического цикла определяется уже не только работой прибора, но и стадией пробоподготовки. С практической точки зрения важно: одна схема пробоподготовки, одна аналитическая программа, одна выдача результатов для партии порошка или серии образцов после печати.
Пример программы контроля для порошка 12Х18Н10Т и напечатанного образца
| Элемент | Что контролируют | Практический вывод |
|---|---|---|
| Cr | Один из основных легирующих элементов стали | Подтверждает принадлежность к коррозионно-стойкой системе |
| Ni | Ключевой элемент аустенитной структуры | Позволяет сопоставить порошок и деталь по основному составу |
| Ti | Стабилизирующий элемент | Особенно важен именно для 12Х18Н10Т |
| Mn, Si | Технологические и раскислительные добавки | Полезны для контроля воспроизводимости партии |
| Fe | Основа материала и баланс состава | Нужен для общего подтверждения марки |
| Cu, W и другие нежелательные примеси | Возможные индикаторы загрязнения | Могут служить индикаторами загрязнения или перекрёстного переноса материала |

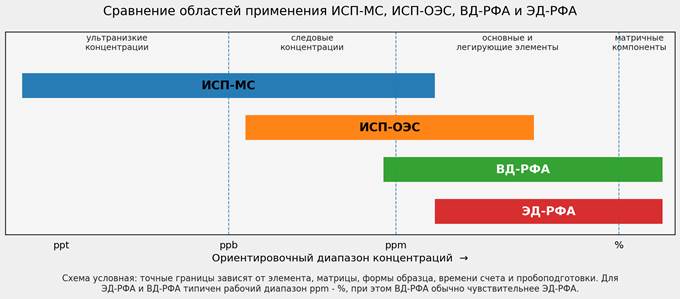

Альтернативные методы
Для аддитивных технологий набор методов подбирают по задаче, а не «вообще на всё».
| Метод | Когда уместен | Комментарий |
|---|---|---|
| ИСП‑МС | Задачи определения следовых и ультраследовых концентраций, специальные исследования | Лучше подавать как специальный метод, а не как универсальную замену ИСП‑ОЭС |
| Искровая оптико‑эмиссионная спектрометрия | Быстрый контроль массивных металлических образцов и купонов | Удобна для ряда задач по твёрдым металлам, но менее универсальна для порошков и растворов после разложения |
| РФА ЭД | Быстрый неразрушающий скрининг порошка и поверхности детали | Уместен для входного контроля партий, сравнения образцов, оценки крупных сдвигов по основным элементам и первичной проверки загрязнений |
Заключение
Для аддитивных технологий ИСП‑ОЭС особенно силён там, где нужен многоэлементный контроль состава порошка и детали, сравнение материала до и после печати, квалификация партии, мониторинг повторного использования порошка и сопровождение разработки новых сплавов. Именно поэтому метод хорошо подходит и для производственных лабораторий, и для инженерных центров, и для НИОКР.
Мы подбираем схему анализа под конкретный сплав, диапазоны концентраций и задачу заказчика, помогаем с пробоподготовкой, настройкой методики, запуском прибора и организацией рутинного контроля «под ключ».
