Компактный СЭМ с ЭДС для контроля качества печатных плат (ПКП/PCB)

1. Актуальность применения

Стремительная миниатюризация радиоэлектронной аппаратуры и рост плотности компоновки узлов предъявляют повышенные требования к надёжности печатных плат (ПКП), выступающих в качестве базовой несущей и электрически связующей структуры. Оценка целостности внутренних слоёв, качества металлизации и распределения диэлектрических наполнителей возможна исключительно посредством микроструктурного анализа поперечных срезов. Классические настольные сканирующие электронные микроскопы (СЭМ) часто ограничены малым объёмом вакуумной камеры, что вынуждает операторов проводить механическую подгонку залитых в полимерные компаунды образцов ПКП. Данная процедура увеличивает трудоёмкость подготовки, повышает риск артефактов и снижает репрезентативность выборки.

В представленном прикладном кейсе продемонстрирована эффективность использования настольного СЭМ LANSEM 20, архитектура которого обеспечивает оптимальное соотношение компактных габаритов и расширенного рабочего объёма камеры. Интеграция детектора обратно-рассеянных электронов (BSED) и модуля энергодисперсионной спектроскопии (ЭДС) позволила провести комплексный микроструктурный и элементный анализ срезов ПКП без дополнительной обрезки. Применение алгоритмов псевдоцветного картирования обеспечило визуальную дифференциацию фазовых компонентов, что формирует воспроизводимую методическую базу для входного и операционного контроля в электронном производстве.

2. Требования к контролю

Задача формулируется следующим образом: обеспечить рутинный выборочный контроль серийно выпускаемых ПКП (до сборки PCBA) с возможностью:

• Визуализации морфологии и пространственного распределения кремнийсодержащего наполнителя (диэлектрическая матрица), медных токопроводящих дорожек и никелевого подслоя (барьерное/паяемое покрытие);
• Идентификации структурных дефектов: микротрещин, расслоений, пористости, разрывов металлизации и зон неравномерного легирования;
• Оперативного элементного картирования с интуитивной визуализацией распределения компонентов;
• Интеграции оборудования в стандартные лабораторные помещения при сохранении возможности работы с залитыми образцами габаритами до 30×20×10 мм.

Традиционные решения либо требуют дорогостоящей обрезки образцов (настольные СЭМ с малой камерой), либо обладают избыточными габаритами и высокой стоимостью владения (напольные системы). LANSEM 20 устраняет данный технологический разрыв, предоставляя лабораторный класс разрешения в формате настольного прибора, что полностью соответствует требованиям IPC-A-600 и ГОСТ Р 53386-2009 к методам микроскопического контроля ПКП.

3. Оборудование и подготовка образцов

3.1. Оборудование для анализа

В работе использовался настольный СЭМ LANSEM 20 со следующими ключевыми преимуществами:

1. Компактность: площадь основания прибора составляет всего 0,3 м², что позволяет гибко размещать его на стандартных лабораторных столах без выделения отдельного пространства под крупногабаритное оборудование;
2. Оптимизированная камера для образцов: полезный объём позволяет размещать образцы размером до 50×40×20 мм, что обеспечивает свободное размещение залитых срезов ПКП без необходимости дополнительной механической обработки;
3. Высококачественная визуализация: оснащён электронной пушкой с вольфрамовым катодом и детектором обратно-рассеянных электронов (BSED), обеспечивающим высокую чёткость изображения и детализацию микроструктуры;
4. Модуль ЭДС-анализа: поддерживает качественное и количественное определение элементов и псевдоцветную визуализацию, позволяя быстро дифференцировать компоненты по элементному составу;
5. Простота эксплуатации: не требует высокой квалификации оператора, быстрый запуск в рабочий режим, что делает прибор идеальным для серийного выборочного контроля.

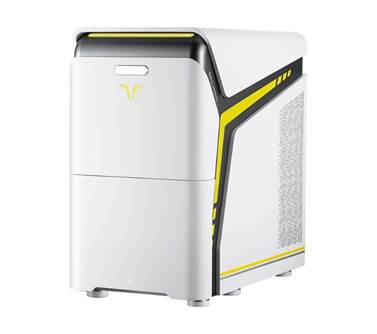

Рис. 1: Настольный СЭМ с ЭДС LANSEM 20 (Нажмите для ознакомления с продуктом).

3.2. Подготовка образцов

1. Отбор репрезентативных фрагментов ПКП из производственной партии;
2. Холодная заливка эпоксидным компаундом с низким усадочным коэффициентом для фиксации внутренней архитектуры и предотвращения расслоения при шлифовке;
3. Механическая подготовка: последовательная шлифовка абразивами различной зернистости, полировка до зеркального состояния;
4. Ультразвуковая очистка для удаления остатков полировальной пасты и оксидных плёнок;
5. Размещение образца в камере LANSEM 20.

4. Процесс анализа и интерпретация результатов

4.1. Тестирование совместимости с камерой образцов

Залитый срез ПКП аккуратно размещается в камере настольного СЭМ. Крышка камеры свободно закрывается, образец зафиксирован надёжно, без перекрытия рабочей зоны, оборудование работает штатно.

В отличие от традиционных настольных СЭМ, где крупногабаритные образцы не помещаются, данная модель при сохранении компактности корпуса обеспечивает оптимизированный объём камеры. Это исключает необходимость обрезки залитых образцов, сокращает время подготовки и предотвращает повреждение внутренней структуры ПКП, гарантируя достоверность и полноту результатов анализа.

4.2. Наблюдение микроструктуры в режим BSED (обратно-рассеянные электроны)

После запуска оборудования в режиме детектора обратно-рассеянных электронов (BSED) проводится сканирование среза ПКП с увеличением 500×–5000×. Чётко визуализируются три ключевых компонента с хорошо различимыми морфологическими признаками:

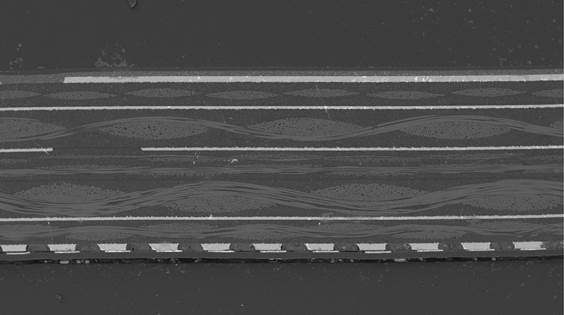

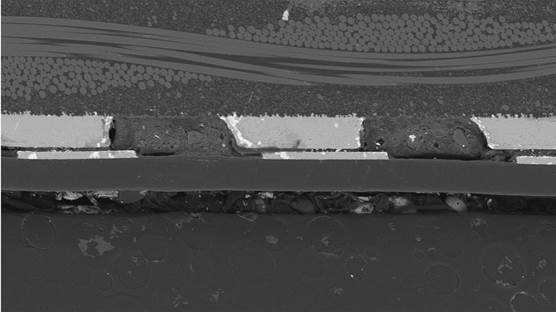

Рис. 2: Микроструктура среза ПКП в режиме BSED

1. Кремниевый наполнитель (SiO₂/Si): частицы субмикронного размера, равномерно диспергированные в полимерной матрице. Границы фаз резкие, кластеризация и отслоения не зафиксированы, что подтверждает стабильность реологических свойств компаунда при формовании;

2. Медные проводники (Cu): непрерывные токопроводящие структуры с гладкой поверхностью. Отсутствие оксидных включений и микротрещин свидетельствует о корректности процессов травления и гальваники;

3. Никелевый подслой (Ni): конформное покрытие с однородной толщиной по всей длине дорожки. Сплошность слоя гарантирует барьерные свойства и стабильную смачиваемость при последующей пайке.

Режим BSED настольного СЭМ LANSEM 20 обеспечивает большую глубину резкости и высокий контраст изображения, позволяя быстро дифференцировать границы компонентов и точно выявлять даже мелкие дефекты морфологии, что полностью удовлетворяет требованиям к микроструктурному анализу срезов ПКП.

4.3. Элементный анализ методом ЭДС и псевдоцветная визуализация

Активация энергодисперсионного спектрометра позволила получить количественное распределение элементов по площади среза. Алгоритм псевдоцветной визуализации трансформирует спектральные данные в интуитивно читаемые карты:

Результаты анализа:

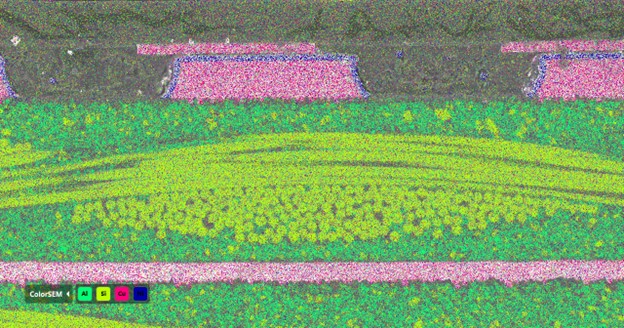

Рис. 3: Карта элементного распределения с псевдоцветной визуализацией

• Кремний (Si): визуализирован зелёным цветом; зелёные области равномерно распределены по всей анализируемой поверхности, полностью коррелируя с положением кремниевого наполнителя, определённого при микроструктурном анализе. Это наглядно подтверждает равномерность диспергирования наполнителя и обоснованность технологического процесса;
• Медь (Cu): визуализирована красным цветом; красные области имеют форму непрерывных протяжённых полос, соответствующих медным проводникам внутри ПКП. Отсутствие разрывов и пропусков в красной зоне свидетельствует о целостности проводников и отсутствии дефектов типа обрывов;
• Никель (Ni): визуализирован синим цветом; синяя область равномерно покрывает красные медные проводники, формируя непрерывный тонкий слой без пропусков и повреждений. Это подтверждает полноту покрытия и однородность толщины никелевого слоя, соответствующую требованиям к паяемой защите;
• Вспомогательные элементы (например, углерод и кислород в полимерной матрице) также визуализированы соответствующими цветами, чётко отображая пространственные взаимосвязи компонентов. Посторонние элементы не обнаружены, что подтверждает соответствие сырья требованиям по чистоте.

Функция псевдоцветной визуализации ЭДС позволяет быстро трансформировать абстрактные данные элементного анализа в интуитивно понятные цветные изображения. Это даёт возможность оперативно оценивать распределение и целостность компонентов без необходимости глубокой интерпретации сложных спектральных данных, существенно повышая эффективность контроля и делая метод пригодным для экспресс-анализа серийных образцов ПКП.

5. Итоги контроля срезов печатных плат с использованием настольного СЭМ с ЭДС

В рамках данного прикладного кейса с помощью настольного СЭМ успешно проведён микроструктурный и элементный анализ залитых срезов ПКП, полностью удовлетворивший поставленные задачи. Одновременно наглядно продемонстрированы ключевые преимущества прибора, устраняющие основные недостатки традиционных настольных СЭМ:

1. Оптимальное сочетание компактности и вместительности камеры: малые габариты прибора позволяют размещать его в условиях ограниченного лабораторного пространства, при этом в рабочей камере можно расположить большие образцы ПКП без необходимости дополнительной обрезки – что экономит время подготовки и сохраняет целостность структуры образца;
2. Высокая производительность и простота эксплуатации: быстрый запуск, отсутствие требований к высокой квалификации оператора, оперативное проведение микроструктурного наблюдения и ЭДС-анализа; время анализа одного образца не превышает 10-20 минут, что делает метод пригодным для серийного выборочного контроля;
3. Достаточная точность визуализации и анализа: режим BSED с вольфрамовым катодом обеспечивает чёткое изображение, позволяющее точно идентифицировать морфологию и дефекты кремниевого наполнителя, медных проводников и никелевого слоя; псевдоцветная визуализация ЭДС наглядно дифференцирует элементы, предоставляя объективную основу для оценки качества;
4. Высокая экономическая эффективность: по сравнению с крупногабаритными СЭМ, данный настольный прибор имеет значительно более низкую стоимость приобретения и обслуживания, при этом сохраняя необходимые аналитические характеристики, что делает его оптимальным решением для лабораторий электронных производств и научно-исследовательских учреждений, выполняющих контроль ПКП и аналогичных образцов.

6. Достаточно ли настольного СЭМ для производства и R&D в контроле срезов печатных плат?

Настольный СЭМ с ЭДС – это не «упрощённая версия» большого микроскопа, а целевой инструмент для инженерной диагностики, оптимизированный под реальные задачи контроля печатных плат. Его разрешение многократно перекрывает порог обнаружения критических дефектов ПКП, большая глубина резкости и возможность работы в режиме LowVac (режим низкого вакуума до 100 Па) упрощают анализ рельефных и полимерных структур, а компактность и низкая стоимость владения делают СЭМ-контроль доступным для предприятий любого масштаба.

Внедрение настольного СЭМ-ЭДС сокращает цикл диагностики отказов с недель до часов, минимизирует зависимость от внешних лабораторий, обеспечивает объективные метрики для корректировки технологических процессов. Для 90% задач контроля ПКП переплата за напольный СЭМ не оправдана ни технически, ни экономически. Инвестиция в настольную систему окупается за счёт снижения брака, ускорения вывода продукции на рынок и повышения репутации производителя как поставщика надёжной электроники.
